Mehrfachstangen Extensometer (MPBX)

Mehrfachstangenextensometer messen Längenänderungen zwischen einem oder mehreren Ankerpunkten in einem Bohrloch und einem oder mehreren Kopfpunkten am Bohrlochmund. Sie gewähren eine hohe Messgenauigkeit, auch bei großen Installationstiefen.

Installation

Die Bestandteile eines Mehrfachstangenextensometers umfassen den Extensometerkopf, das Messpunktbauteil sowie das Messgestänge mit Hüllrohr und Anker.

Die Anker werden in den gewünschten Messtiefen im Bohrloch installiert. Das Messgestänge verbindet den Ankerpunkt mit dem Kopf-/ Messpunkt am Bohrlochmund. Die Messungen werden am Kopfpunkt entweder automatisch mit elektrischen Wegaufnehmern oder manuell mit mechanischen Messuhren durchgeführt.

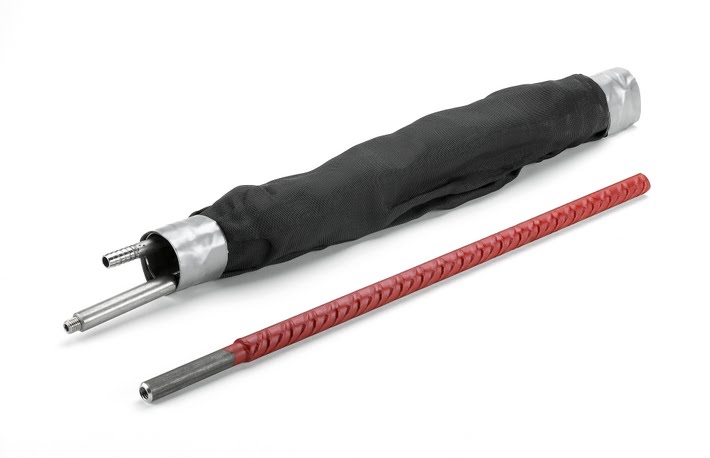

Für ein zweifach- Extensometer benötigt man üblicherweise 65 - 90mm Bohrlochdurchmesser, für ein vierfach- Extensometer 90 - 120mm und für ein fünffach- Extensometer 110 - 145mm. Zementanker (Torstahlanker) werden in festem Gebirge/ kompaktem Fels eingesetzt. Packer-anker werden in Böden, stark zerklüftenem Fels und bei Überkopf-installationen verwendet. Zur Befestigung wird über eine Leitung eine Zementsuspension injiziert.

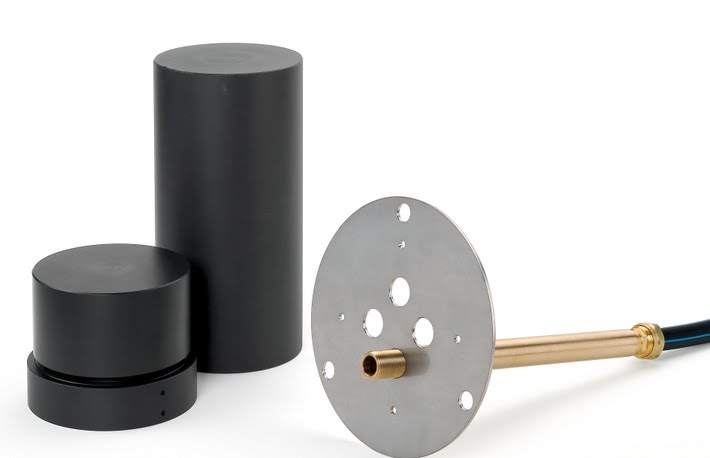

Ein kompletter Mehrfachextensometerkopf besteht aus mehreren Einfachextensometerköpfen und einer Montageplatte (Basisplatte) sowie einer Kopfabdeckung. Der Einfachkopf bildet die Verbindung zwischen Messgestänge und Messanschlag/ Wegaufnehmer. Edelstahlbasisplatten nehmen mehrere Extensometerköpfe auf und bündeln sie am Bohrlochmund. Sie werden mittels Dübelsatz montiert. Jeder Messanschlag/ Wegaufnehmer wird mit einer PG- Verschraubung an der Basisplatteneinheit installiert. Die Kopfabdeckung aus leichtem PVC schützt die empfindlichen Messpunkte vor äußeren Einflüssen und macht den Kopf wasserdicht.

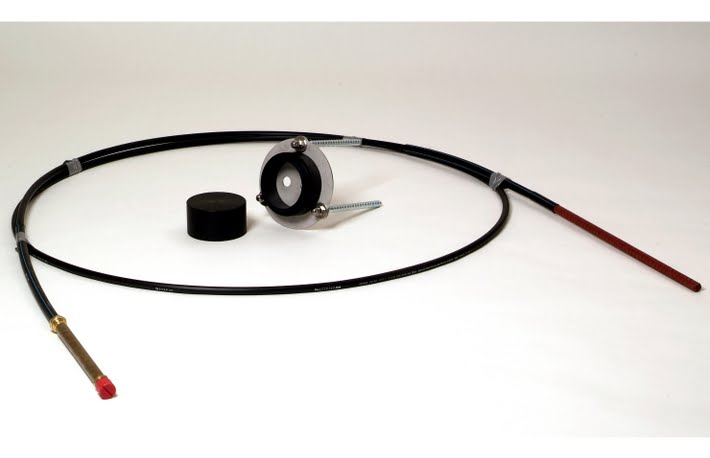

Extensometermessgestänge sind entweder aus Fiberglas oder Edelstahl gefertigt. Extensometer mit Fiberglasgestänge sind leicht/ schneller zu installieren, da sie  werkseitig vormontiert, aufgerollt und installationsfertig zur Baustelle geliefert werden. Dies ist vor allem bei eingeschränkten Platzverhältnissen wie in Tunneln von Vorteil. Ebenfalls sind sie Edelstahl Extensometern bei basischen Böden vorzuziehen. Extensometer mit Edelstahlmessgestänge (erhältlich in verschiedenen Einzellängen) müssen am Einsatzort montiert werden. Da Edelstahl steifer als Fiberglasgestänge ist wird es bevorzugt eingebaut wenn z. B. starke Stauchungen zu erwarten sind, die Messpunkte sehr tief sind oder aber wenn die genaue Einbautiefe vor der Bestellung noch nicht feststeht. Edelstahlmessgestänge wird auch bevorzugt für horizontale und Überkopfinstallationen verwendet.

Hüllrohre aus PEH verhindern ein Verkleben des Messgestänges mit dem umgebenden Boden oder Zement.

Zentrierscheiben können bei Mehrfachstangenextensometern in regelmäßigen Abständen auf die Messgestänge aufgesetzt werden und halten sie im Bohrloch zentriert. Sie werden insbesondere für Überkopfinstallationen empfohlen. Zentrierscheiben werden alle 3m eingesetzt.

Die Zementierungspumpe ist eine manuelle Pumpe zum Injizieren der Packeranker oder zur Befestigung der Zementanker. Mit ihr lassen sich die Drücke - insbesondere zum Befüllen der Packeranker - gut dosieren.

Automatische Auslesung

Automatische Messungen mittels elektrischer Wegaufnehmer oder solcher mit Schwingsaitensensoren erfolgen bevorzugt, wenn der Zugang zu den Mess-/ Referenzköpfen eingeschränkt oder ein Echtzeit bzw. permanentes Monitoring erforderlich ist.

Potentiometer Wegaufnehmer (mit mV/V oder 4-20mA Ausgangssignal) sind mit Messbereichen von 25mm, 50mm und 100mm erhältlich. Schwingsaiten Wegaufnehmer werden mit Messbereichen von 30mm, 50mm, und 100mm geliefert. Weitere Messbereiche sind auf Anfrage erhältlich.

Tragbare Auslesegeräte für Schwingsaiten, Potentiometer und 4-20mA Wegaufnehmer sind lieferbar. Zur automatischen Erfassung der Messwerte können verschiedene Versionen von  Datenloggern genutzt werden.

Mechanische Auslesung

Manuelle Messungen erfolgen mit mechanischen Messuhren oder Digitalmessschiebern. Die manuelle Messung wird vor allem bei niedrigen Messfrequenzen bevorzugt.

Zwei verschiedene Messuhren mit 30mm und 50mm Messbereich sind lieferbar. Beide Messuhren werden komplett mit Schutzkasten, Kalibrationsnormal und Einstellschlüssel angeboten.

Der Digitalmessschieber hat einen Messbereich von 130mm. Er wird ebenfalls mit Schutzkasten, Kalibrationsnormal und Einstellschlüssel angeboten.

Typische Anwendungsgebiete
Fels- und Bodenbewegungen verursacht durch Risse, Erdrutsche oder Verwitterung
Untertätige Setzungen und Verformungen bei Fundamenten und Widerlagern sowie bei künstlichen Hohlraumbauten
Auflockerung und Verformung von Fels (z.B. in Tunnelwänden, Schächten, Stützpfeilern und Kavernen)
Beobachtung von Hebungen in Baugrubensohlen



Produktmerkmale

Bohrlochextensometer garantieren eine hohe Präzision auch in großen Bohrlochtiefen
Robuste und kostengünstige Bauweise
Einfache Installation in alle Richtungen und bei allen Boden- und Felstypen
Geeignet für Kurz- und Langzeitüberwachung
Wegaufnehmer verschiedener Ausgangssignale verfügbar
Verschiedene mechanische Ausleseoptionen verfügbar
Packeranker (für Boden und stark klüftigen Fels) oder Zementanker (für kompakten Fels) erhältlich
Fiberglas- oder Stahlmessgestänge erhältlich
Bis zu 5 Messpunkte (6 auf Anfrage) pro Extensometer möglich
