Digitales Bandextensometer

Das Digitale Bandextensometer ist ein tragbares Messinstrument, mit dem Verschiebungen zwischen zwei Messbolzen bestimmt werden können. Die Messbolzen - in Form von Ringschrauben - werden am Messort in ein Bauwerk oder ins Gebirge dauerhaft einzementiert, so dass sie präzise Messpunkte ergeben.

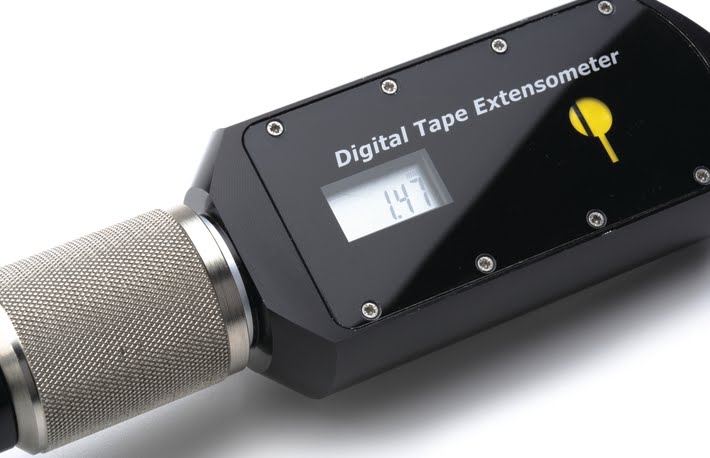

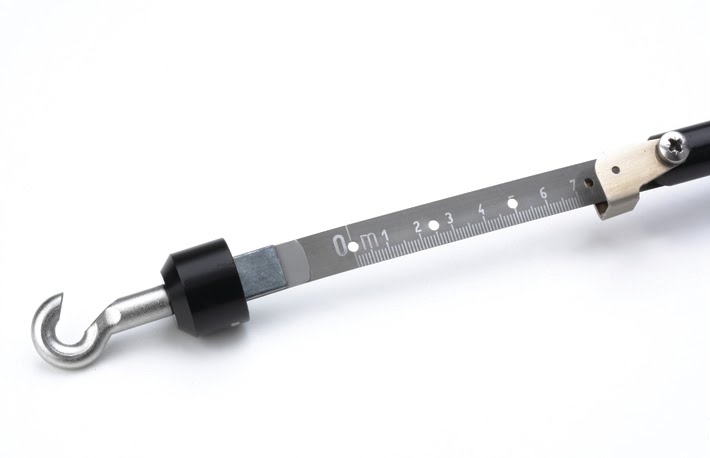

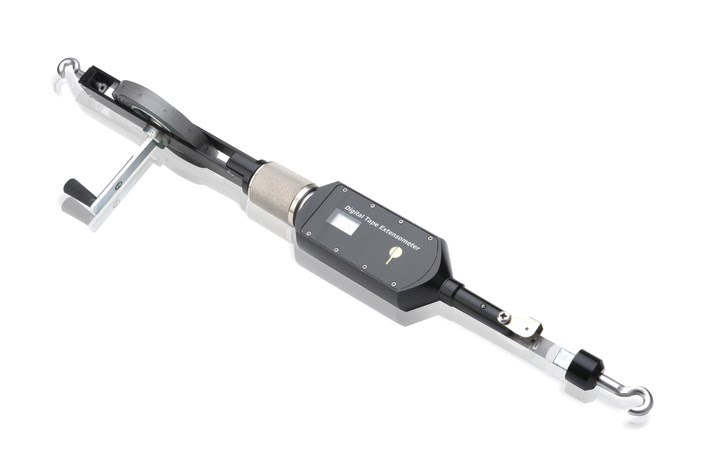

Das Bandextensometer besteht aus einem Gehäuse mit Edelstahlmaßband - abstandsgleich gelocht -, Aufhängungen, einer Spannvorrichtung und einer digitalen LCD Anzeige. Beim Messvorgang wird das Messband zwischen zwei Messpunkten befestigt, an der zutreffenden Lochung mittels Fixierzapfen und Halteklammer arretiert und das Band gespannt. Die Bandspannung wird mittels Rändelrad kontrolliert und wird somit reproduzierbar. Der Abstand der Messbolzen wird am Messband und ergänzend auch an der digitalen Anzeige abgelesen.

Da es sich um ein Relativmessverfahren handelt, wird an den Messpunkten zunächst ein Ausgangswert (Nullwert) ermittelt. Durch den Vergleich von späteren Messwerten mit dem Ausgangswert können somit die Abstandsänderungen zwischen den Messpunkten bestimmt werden. Für einen erfahrenen Benutzer ist es kein Problem, eine Wiederholbarkeit der Messungen um +/- 0,1mm zu erzielen.

Die Messbolzen sind in verschiedenen Varianten lieferbar.

Typische Einsatzgebiete:
Radialbewegungen und Konvergenz bei Tunneln (NÖT), Schächten, Auskleidungen und Kavernen
Verformungen der Wände von unterirdischen Kraftwerken, Kavernen und Stollen
Verschiebungen bei Stützwänden, Baugruben, Pieranlagen, Gewölben und Pfeilern

Produktmerkmale

Leichtes robustes Design
Das Gerät kann problemlos von einer Person bedient und ausgelesen werden

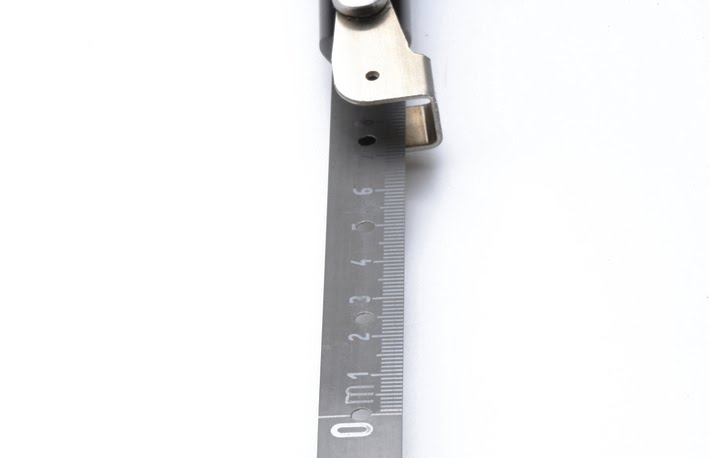

Rostfreies Edelstahlband mit Präzisionslochung
Ein Gerät kann an zahlreichen Messorten eingesetzt werden
Messbereiche: 1m bis 20m oder 1m bis 30m
Auflösung: 0,01mm
Wiederholbarkeit: 0,1mm
Lieferbar mit 20m und 30m Bandlänge
