Schwingungssaiten Rissmesser

Rissmeter mit Schwingsaitensensor messen Bewegungen an Oberflächenrissen und an Spalten im Boden, Fels, Beton, Asphalt, usw. Diese Bewegungsmessungen sind wichtig für die Früherkennung von Funktions-/Stabilitätsproblemen bei Bauten und Bauteilen, und für die Erkennung von Auswirkungen aktueller Aushub-/Bautätigkeiten auf bestehende Bauten.

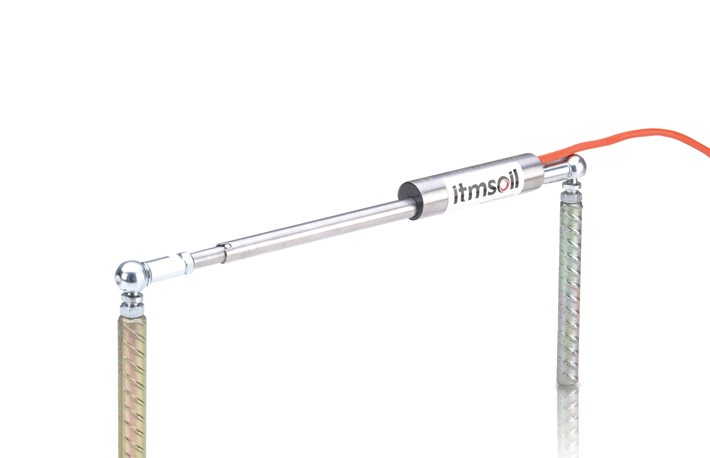

Das Rissmeter besteht aus einem Sensorgehäuse (mit integriertem Schwingsaitensensor), einem Messgestänge und zwei Ankern, die an der zu überwachenden Struktur fixiert werden. Die Anker können entweder einzementiert oder angeschraubt werden, man kann aber auch Spreizanker verwenden. Das Rissmeter ist durch Kugelgelenke mit den Ankern verbunden, so dass ein Bewegungsspielraum außerhalb der Längsrichtung ausgeglichen werden kann und so das Messgestänge nicht verhakt.

Das Rissmeter besticht durch sein robustes Design, ist einfach zu montieren, langzeitstabil und liefert hochgenaue Messergebnisse. Die Nutzung von Frequenzsignalen (Schwingsaitensensor) ermöglicht die Verwendung von Kabellängen bis zu 1km. Zusätzlich kann es mit einem Thermistor ausgestattet werden, um Auswirkungen von Temperaturschwankungen zu berücksichtigen. Die Messungen können manuell oder automatisch mittels Datenlogger erfolgen. Die Messstange ist vollständig mit O-Ringen abgedichtet, damit kein Wasser in den Sensor eindringen kann.

Spezielle Ausführungen: Hierzu gehört das Triaxiale Fissurometer mit einem Messbereich von bis zu 30mm. Das Fissurometer mit Schwingsaitensensor zur Einbettung ist besonders gut für die Überwachung von Bewegungen an Fugen und Bauteilen aus Massenbeton geeignet. Ebenfalls bieten wir ein Triaxiales perimetrisches Fissurometer an, welches speziell für die Anwendung an Schüttdämmen mit wasserseitiger Betonoberfläche entworfen wurde, um Bewegungen an der sogenannten perimetrischen Fuge zwischen Betonoberfläche und dem Sockel zu messen.

Typische Einsatzgebiete:

Mauerwerk oder andere Gebäudeoberflächen
Tunnel- und Schachtbauwerke
Brückenbauwerke
Oberflächenrisse
Dammbauwerke
Erkundung von Rissen im Zuge von Setzungen, Hebungen oder Tonschrumpfungen
Öffnungsbewegungen von geologischen Störungen oder Klüften bei Hanginstabilitäten

Produktmerkmale

Einfache Installation
Hohe Auflösung und Genauigkeit
Für große Kabellängen geeignet
Wasserdicht, Schutzklasse IP68 bis 17bar
Mit integriertem Temperatursensor
Leicht manuell oder automatisch auszulesen
