Erddruckmessdose mit Schwingsaitensensor

Erddruckmessdosen mit Schwingsaitensensor geben Aufschluss über die Richtung, Verteilung und Gröβenordnung des Gesamtdrucks im Untergrund bzw. innerhalb eines Boden-/Gesteinsverbundes. Die Erddruckmessdosen können auch zur Ermittlung von Drücken an den Kontaktflächen von Boden/Fels und einem Bauteil verwendet werden.

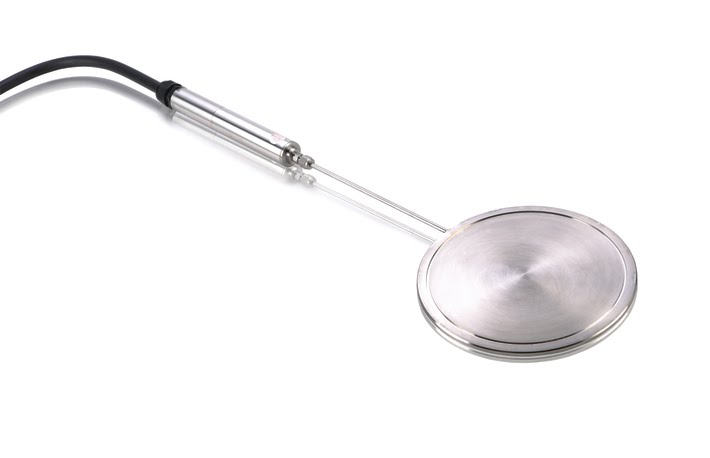

Die Erddruckmessdose mit Schwingsaitensensor besteht aus einer flachen kreisrunden Zelle, die aus 2 Edelstahlblechen, welche am Rand miteinander verschweißt sind, zusammengesetzt ist. Der entstandene schmale Raum zwischen den Blechen wird mit Hydrauliköl gefüllt. Ein Druckaufnehmer mit Schwingsaite wird über ein kurzes Edelstahlrohr mit der Zelle verbunden, so dass ein geschlossenes hydraulisches System entsteht. Die Druckmessdose wird unmittelbar im zu beobachtenden Medium eingebettet.

Der Druckaufnehmer der Messdose funktioniert nach dem Schwingsaitenprinzip. D.h. ein gespannter Draht wird mit einer Membran verbunden. Auf einer Seite der Membran ist der Zelldruck wirksam; es besteht eine direkte Beziehung zwischen dem auf die Membran wirkenden Aussendruck und der Spannung des Drahtes. Der Draht wird mittels anliegender Spule zur Schwingung angeregt. Die dabei entstehende Schwingungsfrequenz wird durch die Spule aufgezeichnet und kann mittels Handmessbrücke angezeigt werden. Die Anzeige der Handmessbrücke erfolgt entweder in Frequenzeinheiten (Hz oder Hz²/1000) oder - wenn man vorher die Kalibrationsfaktoren des Sensors eingibt - in Ingenieureinheiten.

Erddruckmessdosen ermitteln die Kombination aus effektivem Erddruck und Porenwasserdruck, d.h. den Totaldruck. Erddruckmessdosen kommen z.B. in Anschüttungen zur Verwendung, um Verteilung, Betrag und Richtungen der Gesamtbeanspruchung zu ermitteln (beidseitig aktive Messdosen). Druckmessdosen können auch seitlich an Bauteilen installieren werden um die Gesamtspannung zu messen, die z.B. auf Spundwände, Dichtwände, etc. einwirkt (einseitig aktive Messdosen).

Typische Einsatzgebiete:

Verteilung der Gesamtdrücke in Schüttkörpern und Staudämmen
Kontaktdrücke an Schlitz- und Stützwänden, Pfeilern und Widerlagern
Auflagerdruck/Sohldruck an Fundamenten
Drücke in oder auf Auskleidungen von unterirdischen Hohlraumbauten
Drücke in Felswänden bei nicht ausgekleideten/verstärkten Kavernen und Tunneln

Produktmerkmale

Genau, verlässlich und robust mit ausgezeichneter Langzeitstabilität
Stabil, aus Edelstahl oder pulverbeschichtetem Stahl
Als einseitig oder beidseitig wirksame Druckmessdose verfügbar
Keine Singnalbeeinträchtigung bei großen Kabellängen
Zur manuellen und automatischen Auslesung geeignet
In verschiedenen Größen und Druckmessbereichen erhältlich
Auflösung: 0,025%FS (Minimum)
Genauigkeit: ± 0,1%FS
