Einpressbare Druckmessdose mit Schwingsaitensensor

Einpressbare Druckmessdosen mit Schwingsaitensensor sind zur Messung des Gesamterddrucks in Lehmböden geeignet. In Verbindung mit einem Schwingsaitenpiezometer kann der Porenwasserdruck gesondert gemessen und somit der wirksame Erddruck ermittelt werden.

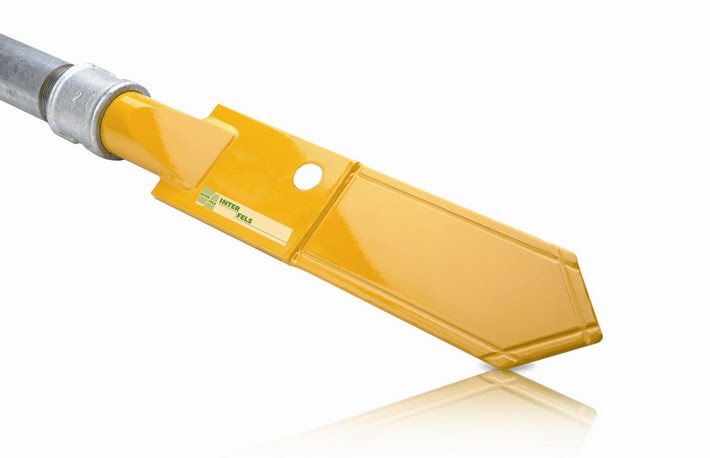

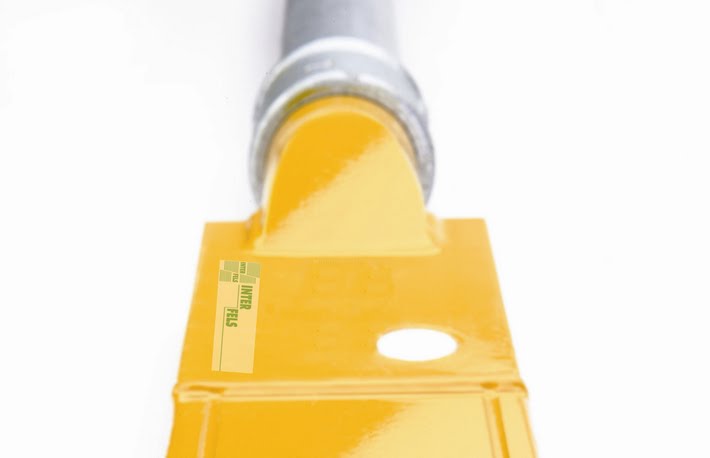

Die Druckmessdose hat einen spatenförmig spitz zulaufenden Umriss und besteht aus zwei am Rand miteinander verschweißten Stahlplatten. Der schmale Hohlraum zwischen diesen Platten wird mit Hydrauliköl unter Vakuum befüllt. Die Zelle wird über ein kurzes Stahlrohr mit einem Schwingsaitendruckaufnehmer verbunden und bildet somit ein geschlossenes hydraulisches System. Die Messzelle ist über eine Stützplatte an ein Anschlussstück geschweißt.

Das schlanke Profil und die Spatenform ermöglichen das Eindrücken der Messdose mit einem Bohrgerät in weiche Böden. Erddruckmessdosen messen den Gesamtdruck. Der effektive (intergranulare) Druck an der jeweiligen Messposition kann nur bestimmt werden, wenn in jeder Zelle zusätzlich ein Porenwasserdruckgeber installiert ist. Daher ist in die Stützplatte ein Keramikfilter eingebaut, der zusammen mit einem zweiten Schwingsaitendruckaufnehmer als integriertes Piezometer funktioniert. Dadurch ist es möglich mit diesem Messgerät sowohl den Gesamtdruck als auch den Erddruck und den Porenwasserdruck einzeln zu bestimmen.

Die beiden Schwingsaitenaufnehmer werden direkt hinter der spatenförmigen Messzelle befestigt und sind durch das Installationsgestänge geschützt. Ein Messkabel verbindet die Druckaufnehmer mit einem Anschlusskasten, direkt mit einer tragbaren Messbrücke oder einem Datenlogger. Das Kabel wird werkseitig, wasserdicht an den Sensoren montiert.

Einbau in Gräben:

Bei flachen Installationen in Gräben oder Baugruben werden die Messzellen direkt in die Basis der Baugrube/ des Grabens eingedrückt.

Einbau in Bohrlöcher:

Die Messzelle wird dabei mittels Bohrgestänge über ein Installationsrohr, das auf die Messzelle aufgeschraubt wird und gleichzeitig als Schutz für die Druckaufnehmer dient, in den Boden des Bohrloches eingedrückt.



Typische Einsatzgebiete:

Verteilung radialer, horizontaler und vertikaler Drücke in Tunneln
Gesamtdrücke in Abraumdämmen
Auflagerdruck/Sohldruck an Fundamenten
Ermittlung von in-situ Druckverhältnissen im Untergrund vor Beginn von Baumaβnahmen

Produktmerkmale

Genau, verlässlich und robust mit guter Langzeitstabilität
Stabil, aus pulverbeschichtetem Stahl
Wahlweise mit integriertem Piezometer erhältlich
Thermistor standardmäßig integriert
Keine Signalbeeinträchtigung bei großen Kabellängen
Zur manuellen und automatischen Auslesung geeignet
Zahlreiche Messbereiche erhältlich
Auflösung: 0,025%FS
Genauigkeit: ± 0,1%FS
