VW Note (Datenrekorder für Schwingsaitensensoren)

Innovativer Datenrekorder zur Anzeige und Aufzeichnung der Messdaten von Schwingsaitenaufnehmern.

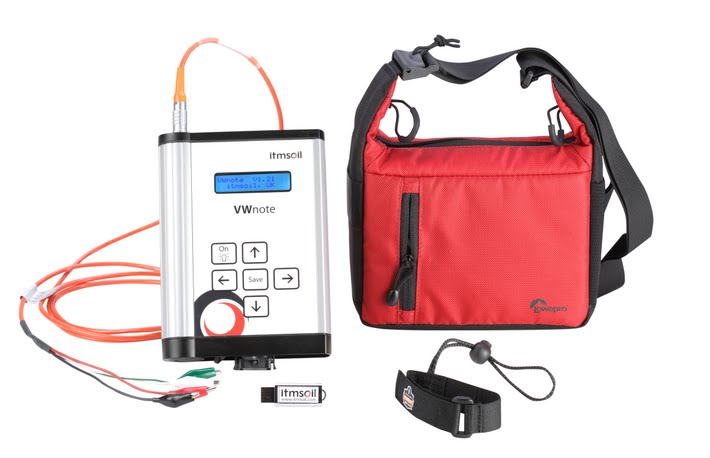

Bei dem Handgerät VWnote handelt es sich um ein Datenrekorder- und Auslesegerät, das für die meisten kommerziell erhältlichen Schwingsaitenaufnehmer (VW-Sensoren) und integrierten Thermistor-Temperaturfühler geeignet ist. Die Messdaten werden zur späteren Übertragung auf den PC (mittels USB-Stick) im integrierten Speicher gespeichert.

Der breite Standardfrequenzbereich von 450-6000 Hz und die Möglichkeit zur Anzeige und Speicherung der Daten in einer ausgewählten Maßeinheit als auch in Form von Rohdaten, machen den Wnote zu einem ausgesprochen vielseitigen Messgerät. Dank des beim VWnote verwendeten Algorithmus, der auf FFT basiert, ist das Gerät weniger anfällig für die bei VW-Sensormessungen gemeinhin üblichen Interferenzen.

Der VWnote muss nicht an einen PC angeschlossen werden. Zur Übertragung der Konfigurationsdatei sowie der gespeicherten Messdaten vom VWnote zum PC dient ein USB-Speicherstick. Die integrierte Speicherkarte fasst bis zu 6 Millionen Messdatensätze sowie die Konfigurationsparameter von mehreren Tausend Sensoren.

Vorteile
Einfacher Transport und einfache Bedienung unter allen Standortbedingungen
Präzise, wiederholbare und störungsfreie Messwerte
Unkompliziertes, schnelles und fehlerfreies Ablesen der Daten vor Ort
Mit nahezu allen VW-Sensoren kompatibel
Echtzeitanzeige der VW-Messwerte in ausgewählten Maßeinheiten sowie Hz, Hz2/1000 und Zeitwerten
Datenerfassung basierend auf dem FFT-Algorithmus (Fast Fourier Transformation)
Messung im vollen Standardfrequenzbereich (450-6000 Hz) oder in einem beliebigen benutzerdefinierten Bereich
Erfassung und Anzeige der Parameter für jeden Sensor voll konfigurierbar
Umfassender Datenspeicher (2 GB) und bequemer Datenabruf über USB-Speicherstick
PC-ungebundene Aktualisierung der Firmware über USB-Speicherstick durch den Anwender
Betrieb mit vier langlebigen AA-Batterien
Display mit aktivierbarer Hintergrundbeleuchtung; automatische Abschaltung
Wahlweise mit höherer Schwingsaitenanregung von 15 V für eine hochwertige Datenauslesung bei Sensoren mit langen Kabeln
Verwaltung einer großen Anzahl VW-Sensoren an einem oder mehreren Standorten mithilfe von Standortkennungen und individuellen Sensorkennungen
Reduzierung von Datenverlusten durch Speicherung der Messdaten in Datengruppen und Verfügbarkeit eines großen internen Speichers
Gewährleistung der Messdatenqualität durch Anzeige und Aufzeichnung der Messdaten in Rohform und in ausgewählten Maßeinheiten, Messqualitätsanzeigen und optional Signaldaten
Einrichtung oder Datenübertragung ohne PC; keine Computerkenntnisse für VWnote erforderlich

Produktmerkmale

Abmessungen: 190 mm x 140 mm x 40 mm
Gewicht: 950 g samt Tragetasche
Betriebstemperatur: -10 bis +50 ºC
VW-Frequenzmessbereich: 450-6000 Hz
Genauigkeit: 0,01 % des vollen Bereichs
Schwingsaitenanregung: 5 V oder 15 V
Temperatursensor: 3000 Ohm Thermistor
Bereich: -50 bis +150 ºC
Batteriekapazität: 30 Stunden Dauerbetrieb ohne Hintergrundbeleuchtung
Anzeigeeinheiten: mit Maßeinheit oder in Form von Rohdaten (Hz, Hz²/1000 und Zeitwerte)
Speicher: 2 GB
