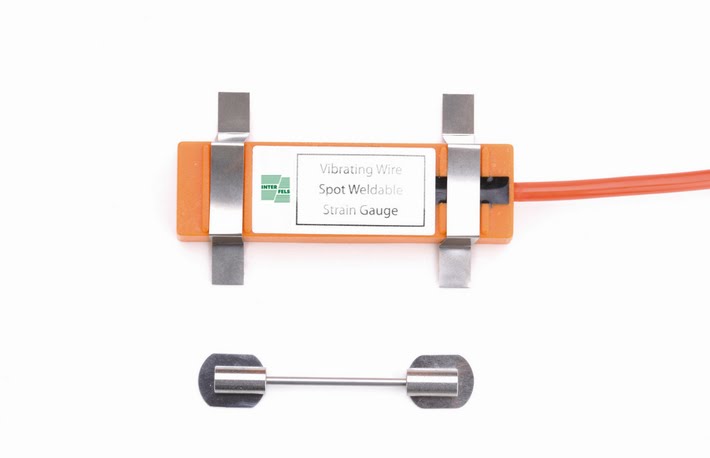

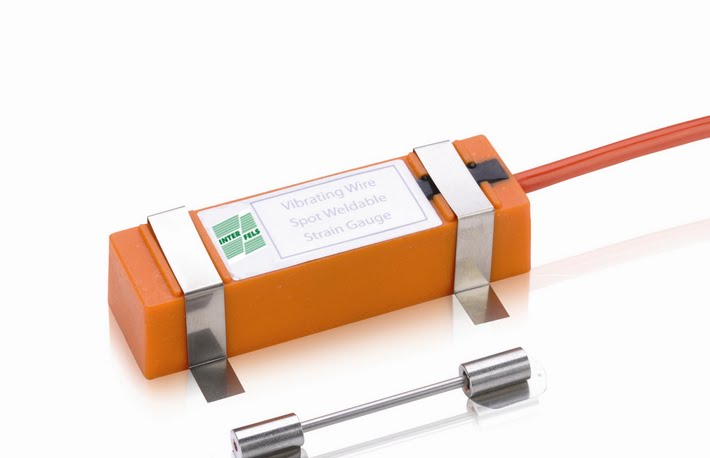

Der Dehnungsmessstreifen besteht aus einem versiegelten Röhrchen, welches die Schwingsaite enthält und das auf zwei Metallplättchen (an jedem Ende eines) aufgeschweißt ist. Die Plättchen wiederum können auf die zu beobachtenden Stahlstrukturen aufgeschweißt werden. Ist der Messstreifen auf der Struktur befestigt, verursachen Dehnungen/Stauchungen im Stahl eine Bewegung der Plättchen relativ zueinander. Dies bewirkt eine Veränderung in der Spannung der Schwingsaite was in einer Änderung ihrer Eigenfrequenz resultiert.

Auf den Mittelpunkt des direkt an der Struktur angebrachten Messstreifens wird eine elektromagnetische Anregungsspule (im Gehäuse) befestigt. Die Spule wird benutzt, um die Schwingsaite anzuregen. Verbunden über ein stabiles 4-adriges Kabel, wird die Spule mit einem elektrischen Impuls - z.B. aus dem tragbaren Auslesegerät für Schwingsaitensensoren - angeregt. Das Auslesegerät misst dann die Frequenz der an der Schwingsaite entstandenen Vibration. Über den Dehnungsfaktor (K-Faktor) kann die gemessene Frequenz direkt in Dehnungseinheiten (µstrain) umgerechnet werden.

Typische Einsatzgebiete:
