Inklinometernutrohr mit Schnellkupplung (Easy Connect)

Das Inklinometernutrohr mit Schnellkupplung wird als wesentlicher Bestandteil von Inklinometermesssystemen zur Ermittlung seitlicher Verschiebungen in Böden, Fels und an Bauwerken verwendet. Obwohl üblicherweise in Bohrlöchern installiert, kann es aufgrund seiner vielfältigen Anwendungsmöglichkeiten auch in Anschüttungen eingestellt, einbetoniert oder an Gebäuden und Bauteilen befestigt werden. Es wurde entwickelt, um die Bewegungen des Untergrundes abzubilden und über einen langen Zeitraum Informationen zu liefern.



ÜberblickProduktmerkmaleDownloaden

Die Nutrohre werden aus hochschlagfestem, flexiblem ABS Kunststoff hergestellt. Die Anwendung des Extrusions- Verfahrens garantiert präzise und glatte Nuten in den Rohrwänden und ermöglicht somit eine genaue Orientierung und Führung der Messsonden.

ABS Kunststoff zeichnet sich durch seine hohe Flexibilität und Formbeständigkeit bei großen Temperaturschwankungen aus. Er ist sehr korrosionsbeständig und umweltverträglich. Die Nutrohre werden regelmäßig auf ihre Torsions-, Zug-, Biege-, und Druckfestigkeit überprüft. Durch das integrierte Schnellkupplungssystem können die Nutrohre schnell und problemlos installiert werden. Die Ausstattung der Kupplungen mit O-Ringen unterbindet bei der Installation den Eintritt von Zement in das Nutrohr.

Typische Einsatzgebiete:

Überwachung der Standsicherheit von Böschungen
Erdrutschvorhersage
Beobachtung seitlich belasteter Pfähle
Überwachung der Standsicherheit von Stützwänden, Schlitz- und Spundwänden
Beobachtung der Verformungen in Dämmen, Talsperren, etc.
Beobachtung der Verformungen an Brückenpfeilern- und Widerlagern
Überwachung von Tunnelbaumaßnahmen

Produktmerkmale

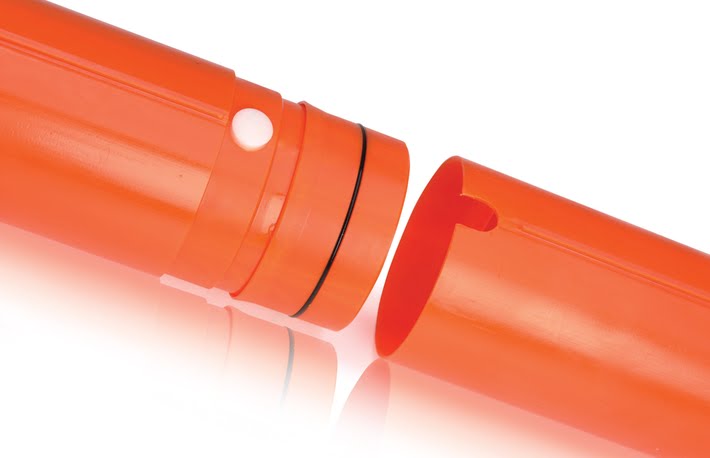

Integriertes Schnellkupplungssystem ermöglicht eine schnelle und einfache Montage und spart Installationskosten
Die Schnellkupplung gewärleistet eine exakte Ausrichtung der Führungsnuten beim Einbau
Verwendung von flexiblem, schlagfestem, langlebigen und korrosionsbeständigen ABS Kunststoff

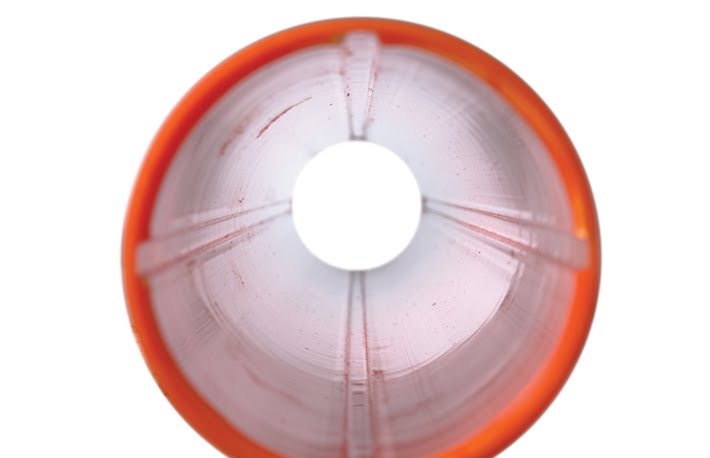

Extrudierte Führungsnuten gewährleisten eine niedrige Spiralität und sichern das gleichmäβige Laufen der Messsonde im Rohr
In der Schnellkupplung integrierte O-Ringe verhindern Wasser- und Zementeintritt
Nutrohre können mit allen handelsüblichen Inklinometermesssystemen und Setzungsmesssonden verwendet werden
Nutrohre sind mit 70mm Außendurchmesser erhältlich
Teleskopierbare Verbindungsmuffen (300mm Weg) erhältlich
